Die Kalibrierung in der Werkstattpraxis

Fachausschuss FAS des BVA informiert. Teil 3

21. August 2017

In der Vergangenheit (siehe Grafik „Stufen des automatisierten Fahrens“ Stufe 0-1) musste sich der Autoglasfachbetrieb nur mit einfach zu beherrschenden Komfortsystemen wie Licht- und Regensensoren befassen.

Mit der Stufe 2 kamen nach und nach neue, vernetzte Sensorsysteme hinzu. Im Fokus der Betrachtung lag beim Ersatz der Windschutzscheibe zunächst die dort verbaute Frontkamera. In Teil 2 unserer Serie hatten wir bereits erläutert, dass die isolierte Betrachtung der Kamera nicht ausreichend ist. Doch welche Sensoren und Systeme sind denn nun für den Autoglasfachbetrieb von Bedeutung?

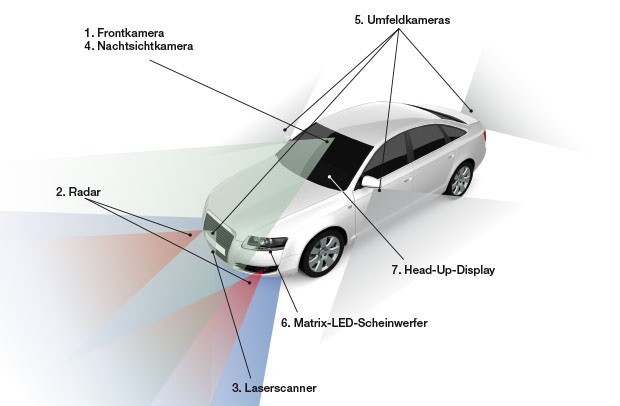

  1. Frontkamera
  2. Radar
  3. Laserscanner
  4. Nachtsichtkamera
  5. Umfeldkameras
  6. Matrix-LED-Scheinwerfer
  7. Head-Up-Display

Die Systeme unter Punkt 1. bis 6. haben einen gemeinsamen Nenner, und zwar die Abhängigkeit von der Hinterachse als geometrische Fahrachse des Fahrzeugs. Dies wird an dem Arbeitspunkt „Fahrwerk i. O.“ in der Checkliste zur statischen Kalibrierung deutlich. Ist das Fahrwerk nicht in Ordnung, muss eine Achseinstellung vorgenommen werden. Diese Arbeit wiederum zieht bei nahezu allen Herstellern die Kalibrierung der übrigen (fahrwerksbezogenen) Sensorsysteme nach sich.

Neben den technischen Anforderungen an die benötigte Hard- und Software möchten wir hier zunächst die baulichen Anforderungen in den Mittelpunkt rücken. Diese erstrecken sich auf die Ebenheitstoleranzen des Bodens sowie die Abmessungen des Arbeitsbereichs.

Abmessungen:
Für die meisten Anwendungsfälle ist ein Arbeitsplatz mit einer Länge von 7,50 m und einer Breite von 5,00 m ausreichend. Im Einzelfall (z. B. Frontkamera Subaru, Umfeldkameras VW Gruppe) steigt die erforderliche Länge auf ca. 9,00 m.

Bodenunebenheit:
Als Mehrmarkenwerkstatt müssen wir uns an der höchsten Anforderung orientieren. Diese findet sich aktuell bei Audi, da hier bei allen Modellen mit Matrix-LED-Scheinwerfern nach dem Scheibentausch die Kalibrierung der Scheinwerfer vorgeschrieben ist. Hierfür ist ein Scheinwerfereinstellplatz erforderlich.

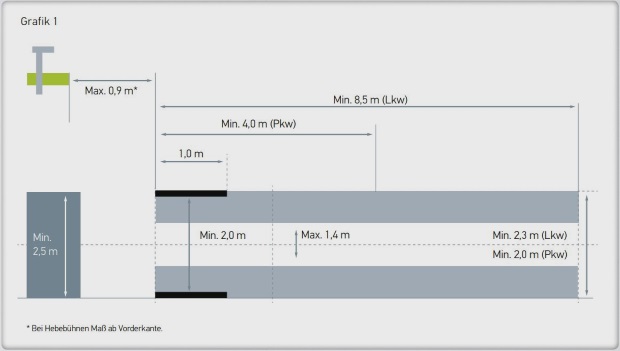

Systemvoraussetzungen für Scheinwerfereinstell- und Prüfgeräte:

Quelle: Hella Gutmann Solutions (www.hella-gutmann.com)

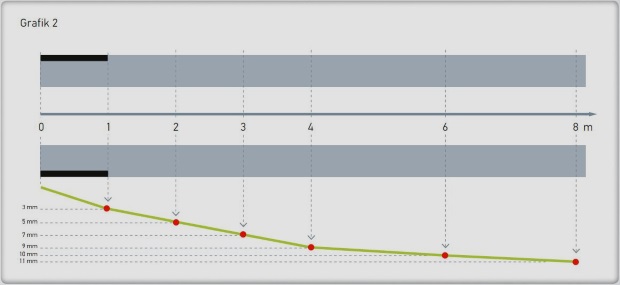

Bodenunebenheiten:

Quelle: Hella Gutmann Solutions (www.hella-gutmann.com)

Sind diese baulichen Voraussetzungen erfüllt, so sieht die Ausstattung eines modernen Arbeitsplatzes derzeit folgendermaßen aus:

  • Elektronisches Diagnosegerät
  • Statisches Kalibrierungs-Tool (z. B. CSC-Tool, o. ä.)
  • Werkzeug zur Fahrwerks-Überprüfung (z. B. Radaufnehmer „Control“, o. ä.)
  • Radar-Kits
  • SEG (Scheinwerfereinstellgerät) der neuesten Generation
  • Batterie-Ladeerhaltungsgerät (mind. 35A)

Handlungsempfehlung:

  • Zur einwandfreien Feststellung der verbauten Systeme und Überprüfung der Fahrwerksgeometrie muss der Annahmeprozess angepasst werden. Vor dem Arbeitsbeginn sollte, am besten mit dem Kunden gemeinsam, eine Dialogannahme in der Werkstatt durchgeführt werden. Dabei wird die elektronische Eingangsdiagnose sowie Überprüfung der geometrischen Fahrachse vorgenommen. Sollten hier Mängel festgestellt werden, muss der Auftrag mit dem Kunden eventuell erweitert werden.
  • Da sich nicht jede Autoglaserei eine Achsmessbühne leisten wird, sollte ein geeigneter Partner (z. B. Reifenhändler oder freie Werkstatt) gesucht werden. Mit diesem kann natürlich eine wechselseitige Partnerschaft für Kalibrierungen aufgebaut werden.
  • Qualifizierung der Mitarbeiter durch geeignete Schulungsmaßnahmen!
  • Aktuell empfehlen wir außerdem den Besuch der „tasc“, der 1. Fachmesse für Autoglas, Smart Repair und Fahrzeugaufbreitung am 27./28. Oktober 2017 in Düsseldorf (www.tasc-expo.de)
  • Generell gilt: Arbeiten Sie nach Herstellervorgabe! Die schriftlichen Vorgaben des Herstellers sind das Maß, nach dem im Falle von Problemen gemessen wird. Als Mehrmarkenwerkstatt empfehlen wir Ihnen einen Dienstleister wie z. B. ALLDATA (www.alldataeurope.com) o. ä., der Ihnen die Originaldaten verschiedener Hersteller in stets aktueller Form liefert.



Lesen Sie in Teil 4 unserer Serie:

  • Betrachtung der FAS-Systeme im Detail: Was hat eigentlich die Frontkamera auf der Windschutzscheibe mit dem Fahrwerk zu tun?

Über den Fachausschuss Fahrerassistenzsysteme (FAS): Seit 2012 befasst sich der Bundesverband Autoglaser e.V. (BVA) aufgrund der rasanten technischen Entwicklungen am Markt insbesondere mit der Thematik Fahrerassistenzsysteme. BVA-Mitglieder haben den "Fachausschuss Fahrerassistenzsysteme (FAS)" gegründet, der sich regelmäßig über Neuerungen auf diesem Gebiet sowie spezielle Lösungen der Diagnostik und Reparatur für Autoglaser austauscht. Der FAS-Ausschuss bietet BVA-Mitgliedern Unterstützung bei Fragen und Informationsbedarf rund um dieses Thema.

Wenden Sie sich bei Fragen zum Thema Fahrerassistenzsysteme an die BVA-Geschäftsstelle (www.bundesverband-autoglaser.de) oder direkt an den FAS-Ausschuss fas@bundesverband-autoglaser.de.

Autor: FAS-Fachausschuss im BVA e.V.FAS-Fachausschuss im BVA e.V.

Autor: AUTO.net GLASinnovation
Quelle: FAS-Fachausschuss im BVA e.V.
